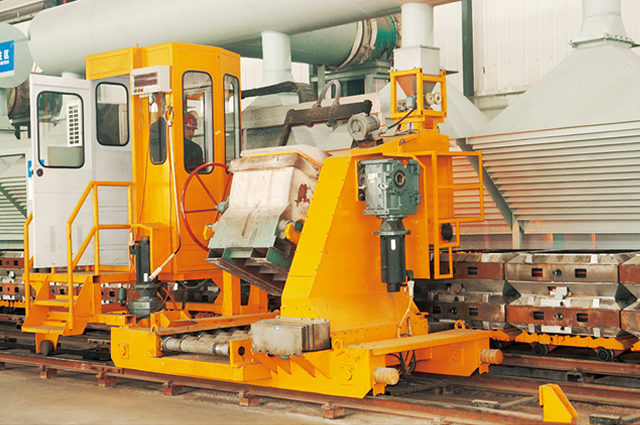

自动造型机生产线的四大结构拆分

机身为一坚固的空心框架结构，由10mm-12mm板材焊接成型，上部通过中心轴、高强度压力轴承与转臂连接，支撑转臂部分摆动。压实时，转臂勾住机身使压实力由机身承受，机身与震击压实机构用螺栓固定在一起。

微震压实机构

砂箱和模样固定在造型机的工作台上，利用工作台下落时与砧座撞击面的相撞、砂粒的惯性来紧实砂型。采用弹簧微震气动压实结构，压实震击使震动增加。起模时夹紧气缸将震实缸体锁紧，落模时夹紧气缸松开。

起模机构

起模结构由起模油缸、连杆、同步轴、起模架、起模顶杆等组成。

起模时，起模油缸推动模架，拖起固定在起模架两端的顶杆上升，顶杆接触砂箱或起模底板，使砂型与固定在工作台上的模型脱开。

考虑到砂型与砂箱重量因素，本型设备均设计为双缸起模，共用一个液压油箱同时向两组油缸压油，并通过一套同步装置连接，保证四根顶杆同步顶箱起模。

压砂转臂结构

压砂平板固定在可以回转的转臂上，转臂是由球铁材质的铸件加工而成，压砂平板通过前部的螺旋升降机构固定在转臂上，可根据砂箱高度再一定范围内调节压头至砂箱间的距离。
