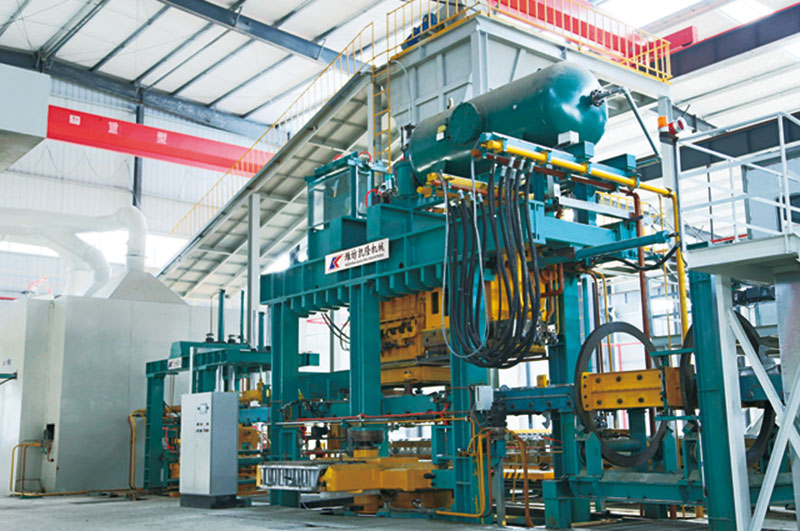

全自动造型机

为大家简单介绍一下全自动造型机的组成结构，了解这些更便于在平时的生产中的操作。

机身内部结构：机身为一坚固的空心框架进行结构，由10mm-12mm板材焊接技术成型，上部主要通过中心轴、高强度工作压力以及轴承与转臂连接，支撑转臂部分之间摆动。按时实时，手臂钩住身体，使压力强度由身体承受，身体与休克连体机制螺栓固定在一起。

微震压实机构：砂箱和模样固定在造型机的工作水平台上，利用企业工作台开始下落时与砧座撞击作用面的发展相撞、砂粒的惯性来紧实砂型。采用气动弹簧微震压实结构，压实冲击加大振动。起模时夹紧作用气缸将震实缸体进行锁紧，落模时夹紧控制气缸松开。

模具升降机构: 模具升降结构由模具升降缸、连杆、同步轴、模具升降架、模具升降顶杆等组成。起模时，起模油缸同时推动标准模架，拖起固定在起模架进行两端的顶杆上升，顶杆接触砂箱或起模底板，使砂型与固定在一个工作水平台上的模型能够脱开。

考虑到砂型和砂箱的重量因素，该类设备设计为双缸脱模，共用一个液压油箱，同时向两组油缸压油，由一套同步装置连接，保证四个芯轴同步提升砂箱。

压砂转臂结构：压砂平板固定在我们可以进行回转的转臂上，转臂是由球铁材质的铸件生产加工制作而成，压砂平板以及通过前部的螺旋升降平台机构固定在转臂上，可根据砂箱高度再一定时间范围内具有调节作用压头至砂箱间的距离。
